板状刚玉的氧化铝（Al₂O₃）纯度通常不低于 99%，属于高纯度的耐火原料。具体的纯度会根据产品规格和粒度有所不同。
不同规格产品的纯度参照：
综合多家生产商的数据，常见规格的板状刚玉氧化铝纯度如下：
产品类型/粒度 典型 Al₂O₃ 纯度 (%) 关键杂质指标 (%) 数据来源
高端品牌 (T60/T64) ≥ 99.5 Na₂O 含量极低

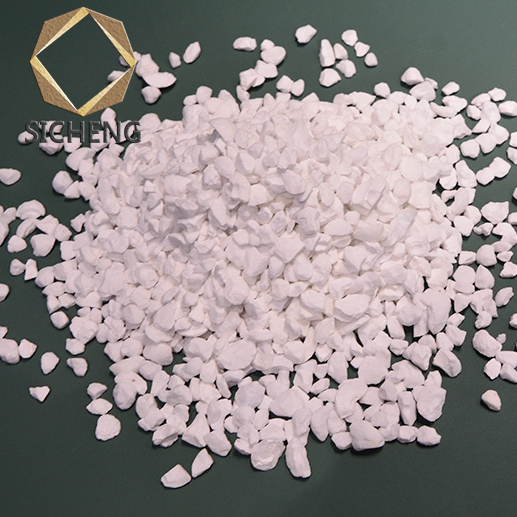

骨料颗粒 (如 0-1mm, 1-3mm, 3-5mm, 5-8mm) ≥ 99.2 - 99.3 SiO₂ ≤ 0.1, Na₂O ≤ 0.4
细粉 (如 200目, 320目, 325目) ≥ 99.1 SiO₂ ≤ 0.15, Na₂O ≤ 0.4
某厂家具体指标 99.47 Fe₂O₃ 0.02, Na₂O 0.35 淄博东大环保
💡 影响纯度的关键因素
在查看纯度时，可以留意以下几个方面：
杂质含量：除了氧化铝，产品标准中通常会严格控制 Na₂O（氧化钠）、SiO₂（二氧化硅） 和 Fe₂O₃（氧化铁） 等杂质的含量。其中，Na₂O 的含量是衡量板状刚玉质量的关键指标之一，因为它会影响材料的高温性能。一些厂商会采用“独特的脱钠工艺”来降低其含量 。
生产工艺：板状刚玉是通过高纯度氧化铝在超高温（略低于熔点）下 烧结 而成 。与熔融法生产的刚玉不同，烧结法可以确保产品化学成分更均匀，无需添加烧结助剂，从而保证了产品的高纯度 。
不同应用的要求：纯度直接影响板状刚玉的性能。高纯度保证了其良好的 耐火度、抗热震性和耐腐蚀性，因此被广泛应用于钢铁、铸造、陶瓷等行业的苛刻环境中，例如钢包浇注料、滑动水口等 。
