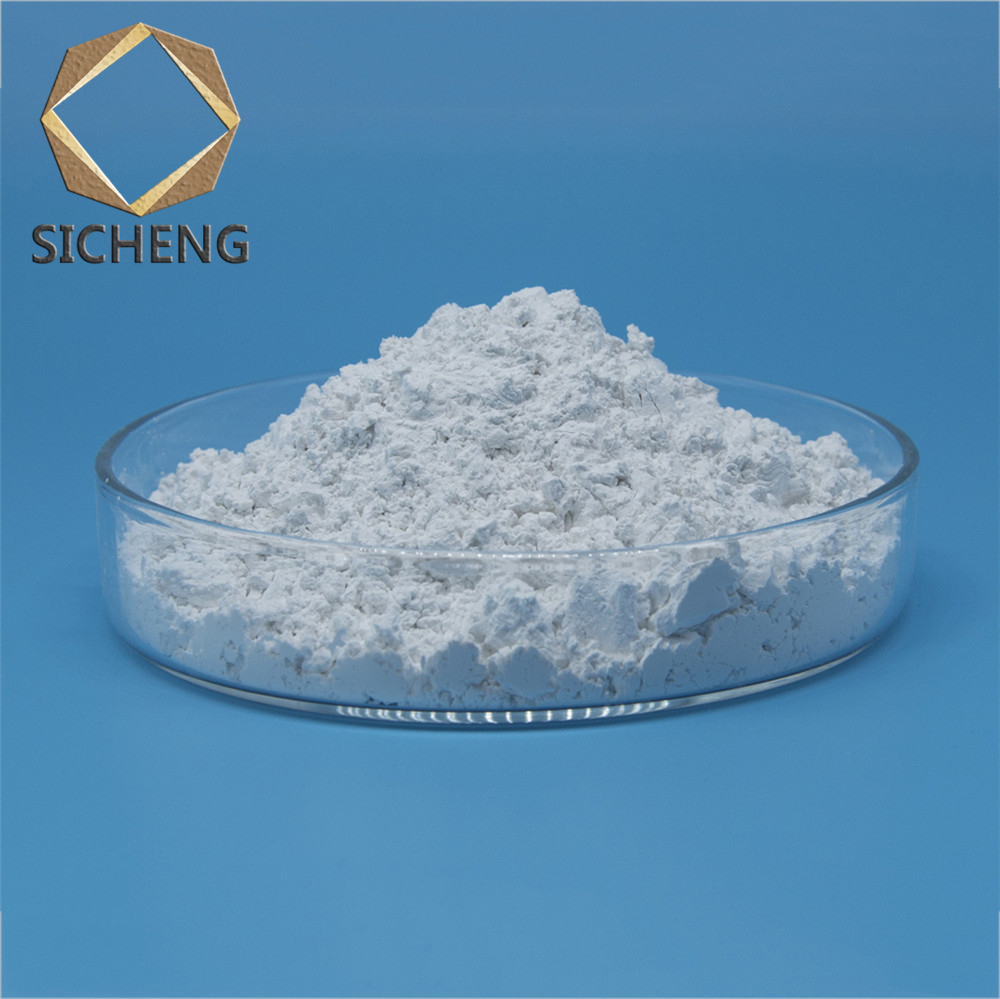

简单来说,片状氧化铝的晶体厚度范围很广,从几十纳米到几微米不等。
下面我们从不同角度来详细解释:
片状氧化铝的厚度与其合成工艺密切相关,不同方法生产的产品厚度范围不同。
制备方法 | 典型厚度范围 | 主要特点和应用 |
---|---|---|
熔融法/熔盐法 | 几百纳米 到 几微米 (例如 0.5μm - 5μm) | 这是生产珠光颜料用和防腐涂料用片状氧化铝最常用的方法。产品厚度相对较大,机械强度高,能提供良好的物理屏蔽效应。 |
水热法/溶剂热法 | 几十纳米 到 几百纳米 (例如 20nm - 500nm) | 可以制备出更薄、尺寸更均一的纳米级片状氧化铝。常用于催化剂载体、精密陶瓷、复合材料增强体等高端领域。 |
气相沉积法 | 几个纳米 到 几十纳米 | 可以制备出超薄,甚至接近单原子层的氧化铝薄膜。这通常是在特定基底上生长的,用于微电子器件的栅极介电层或保护层,而非作为粉末填料使用。 |
在讨论片状氧化铝时,一个比绝对厚度更重要的参数是径厚比,即片状颗粒的直径(或最大尺寸)与厚度的比值。
高径厚比:意味着颗粒又大又薄。这种结构在涂料中能更好地重叠,形成致密的物理屏障,有效阻隔水、氧气和腐蚀性离子的渗透,因此防腐性能更优。珠光颜料也需要高径厚比来实现明亮的光泽和干涉效应。
低径厚比:颗粒较厚,机械强度更高,但屏蔽效果和增光效果会下降。
通常,工业上应用的片状氧化铝,其径厚比一般在 5:1 到 50:1 之间,甚至更高。
测量片状氧化铝的厚度通常需要高精度的仪器:
扫描电子显微镜:这是最直观的方法。将粉末样品分散后,通过SEM拍摄断面或倾斜放置的颗粒图像,可以直接测量厚度。
原子力显微镜:可以更精确地测量纳米级厚度,提供三维形貌信息。
透射电子显微镜:可以观察到更薄的片状结构,甚至能分辨出晶格条纹。
没有统一值:片状氧化铝的晶体厚度没有一个标准答案,它是一个可设计的参数。
常见范围:作为功能性填料(如颜料、防腐涂料)使用的片状氧化铝,其厚度通常在微米和亚微米级别(0.1μm - 5μm)。而用于纳米科技领域的超薄片状氧化铝,厚度可达纳米级别(<100nm)。
核心是径厚比:在选择片状氧化铝时,除了关注厚度,更要关注其径厚比,这个参数更能反映其在实际应用中的性能。
因此,当您询问片状氧化铝的厚度时,最好能结合您的具体应用场景,这样才能确定最适合的厚度范围。
